Регуляторы давления серии РД
Регуляторы предназначены для понижения и поддержания в заданном диапазоне давления газа.
Регуляторы серии РД выполнены по принципиально новой схеме с системой компенсации, которая отличается крайне низкой неравномерностью - от 1 до 5% (изменение выходного давления при изменении входного давления).
Регуляторы предназначены для подачи компримированного природного газа (метана) в котельные, двигатели электростанций и т.п., а также для любых других задач в которых необходимо редуцирование газа.
Регуляторы могут использоваться с любыми неагрессивными газами, под заказ возможно изготовление для любых газов.
Регуляторы работоспособны в диапазоне входных давлений от 300 до 10 атм.
Регуляторы выпускаются в трех исполнениях:
- Исп.1 — двухступенчатый регулятор с возможностью отбора газа после второй ступени, стандартное давление газа на выходе от 0,3 до 0,5 атм.
- Исп.2 — двухступенчатый регулятор с возможностью отбора газа после первой и второй ступени, стандартное давление газа на выходе после 1 ступени 4 атм., после второй от 0,3 до 0,5 атм.
- Исп.3 — одноступенчатый регулятор, стандартное давление газа на выходе 4 атм.
По согласованию могут быть изготовлены регуляторы на другие давления.

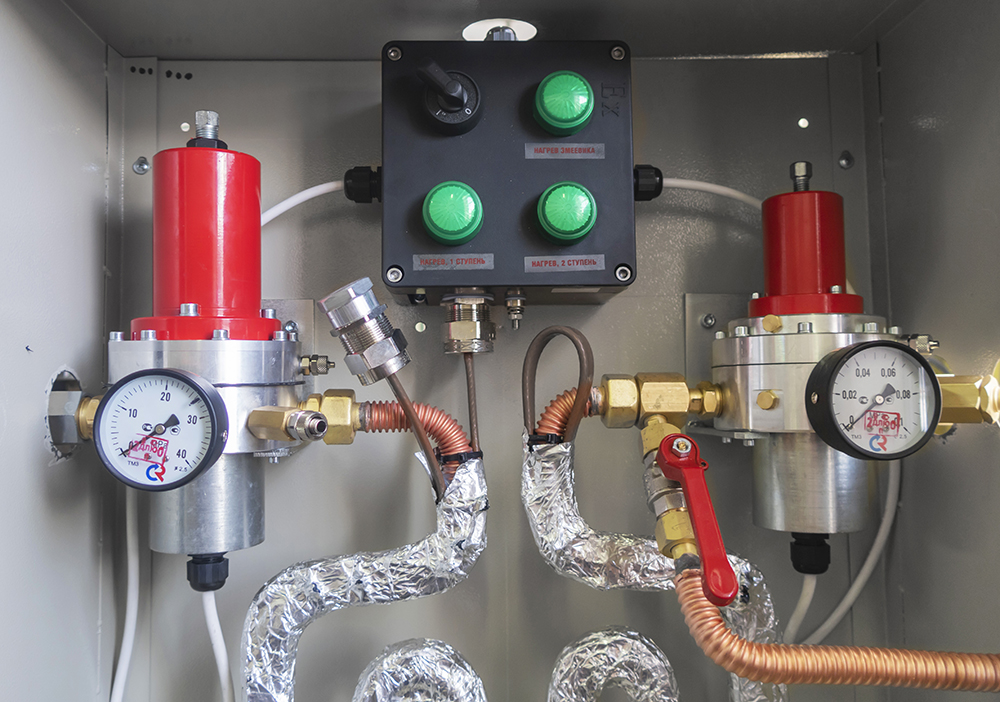

Регуляторы оснащены взрывозащищенной системой электрического подогрева, как самих регуляторов, так и проходящего через них газа, и работоспособны в широком температурном диапазоне.

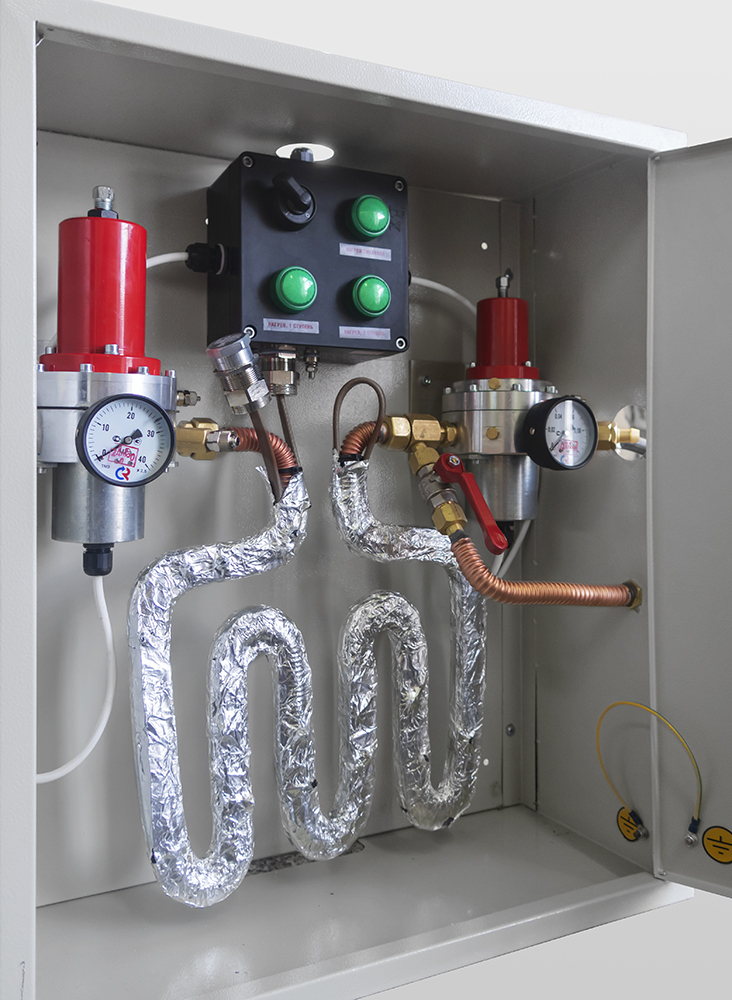

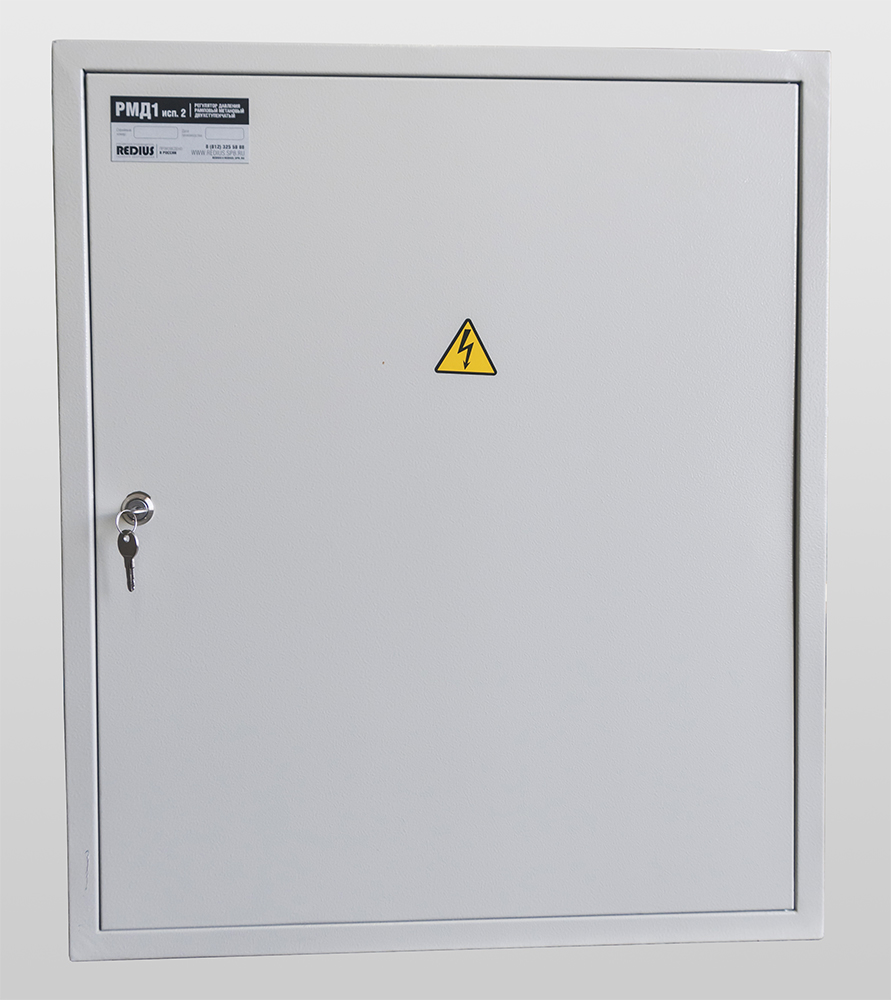

Регуляторы поставляются смонтированными в металлическом шкафу.
Конструкция регуляторов защищена патентом.
Характеристики регуляторов представлены в таблице:
| Таблица 1: Основные характеристики регуляторов РД | РМД1/РКД1 | РМД2/РКД2 | РМД3/РКД3 |
| Пропускная способность (по воздуху) |
50 нм3/час | 100 нм3/час | 150 нм3/час |
| Максимальное давление газа на входе |
30 МПа (300 бар) | ||
| Минимальное давление газа на входе |
1 МПа (10 бар) | ||
| Минимальная температура газа на входе в редуктор |
-25 градусов Цельсия | ||
| Рабочее давление газа, после первой ступени |
0,4 МПа (4 бар) | ||
| Рабочее давление газа, после второй ступени (для исп. 1 и 2) |
0,03-0,05 МПа (0,3-0,5 бар) | ||
| Коэффициент неравномерности рабочего давления, i, не более | 10% | ||
| Коэффициент перепада рабочего давления, R, не более | 10% | ||
| Наибольшее давление срабатывания предохранительного клапана первой ступени | 0,7 МПа (7 бар) | ||
| Наибольшее давление срабатывания предохранительного клапана второй ступени (для исп. 1 и 2) | 0,075 МПа (0,75 бар) | ||
| Входное соединение | G3/4(M) Плоский торец под прокладку, со сменным фильтром |
||
| Электропитание системы подогрева | AC, 220В, 50Гц, 6А | ||
| Габаритные размеры, высота х ширина х глубина |
650х550х250 мм | 850х650х250 мм | 1000х850х350 мм |
| Масса, не более | 30 кг | 50 кг | 70 кг |
Отдельно, для исполнений, для всех моделей:
| Таблица 2: | Исп.1 | Исп.2 | Исп.3 | |||
| Выходное соединение: | После второй ступени: | После первой ступени: | После второй ступени: | G1/2(M), сфера-конус, Dу не менее 8 мм, с возможностью перекрытия шаровым краном и заглушкой |
||
| G3/4(M), сфера-конус, Dу не менее 14 мм | G1/2(M), сфера-конус, Dу не менее 8 мм, с возможностью перекрытия шаровым краном и заглушкой |
G3/4(M), сфера-конус, Dу не менее 14 мм |
||||
| Рабочее давление газа, на выходе из регулятора: | 0,03-0,05 МПа (0,3-0,5 бар) | После первой ступени: | После второй ступени: | 0,4 МПа (4 бар) |
||
| 0,4 МПа (4 бар) | 0,03-0,05 МПа (0,3-0,5 бар) | |||||
